汤姆洛克公司采矿钻车（二）

Mercury LC22米矿钻车使用的底盘行走系统为静液压传动。一台轴向变量柱塞泵加四个轮边变量径向柱塞马达直接驱动车轮，省却了变速箱,传动轴，差速器,车桥和轮 边行星减速器等传动部件，大大减少了钻车的维护保养工作量。

静液压传动系统传输特性柔软灵活，易于控制，既有较强的爬坡能力（高达35% ）又 有较快的平地行驶速度，很适合矿山多变的地形条件。

Mercury LC22采矿钻车配置了 IBCL集成液压凿岩控制系统，可选配置的有：

11）激光定位器（图4-26）如果矿山对爆破孔的平面位置精度要求较高，可以选购 车载激光定位装置。该激光发生器位于前机身。钻车本身的机械结构决定了激光器向 两侧发出的激光束与凿岩平面绝对平行。使用中测量部门在凿岩巷道壁两侧划出桩号, 加上固定的从激光器到凿岩中心的距离即为精确的凿岩平面的位置和角度。

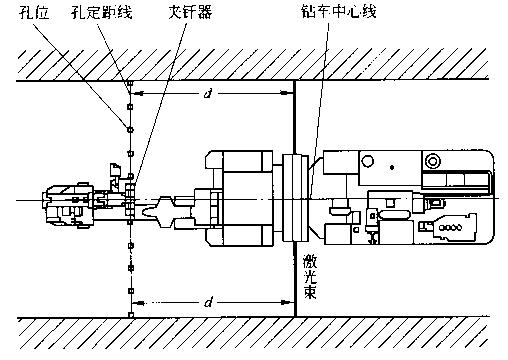

图4-26激光定位器

（2）角度、深度测量系统在对单个爆破孔的钻孔角度和深度要求较高的场合，可以 选择TMS测量系统。在操作平台上的仪表盘上适时精确显示爆破孔定位角度和钻孔深 度，角度精度可以达到0.1。,孔深精度可以达到厘米级。

对于一般使用场合,钻凿前倾或后倾扇形孔时可以使用安装在推进器前部标准配置 的液面式水平仪。

（3）前顶（ 如果矿山的凿岩位置凹凸不平,可以选择配置前顶尖，更有效地固定凿 岩位置，确保凿岩过程平稳、高效，打出准确度更高的爆破孔。

最小断面尺寸/mm （包括150mm的间隙）

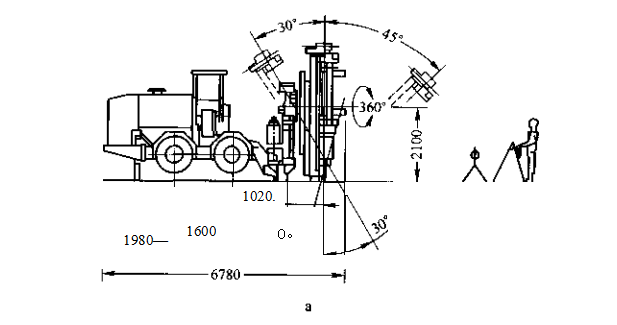

图4-27 Solo 709采矿钻车

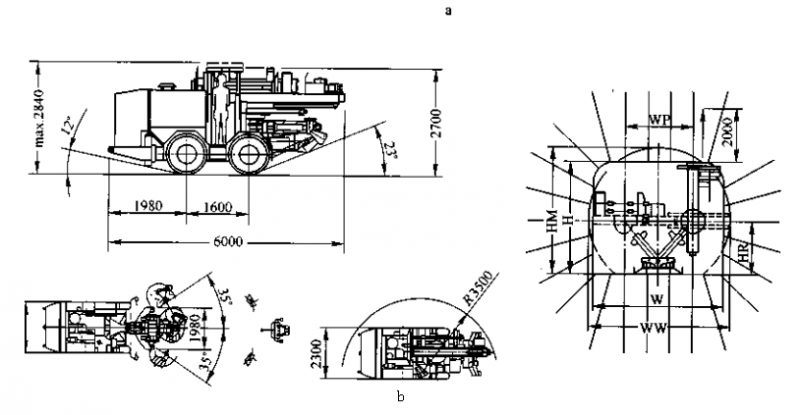

a一工作时的外形尺寸;b一行走时的外形尺寸;c一适用断面

（4）汽雾洗孔装置在钻凿下向超深孔或在较为破碎的矿体内打孔时，会遇到水洗 孔效果衰减的情况。Mercury LC 22采矿钻车提供了一套气雾洗孔装置作为备选，能够 有效解决这一难题。

气雾洗孔装置采用压缩空气，洗孔的压缩空气在加入少量的水以后,形成的水雾在 运动过程中会收集细微的岩屑形成泥球。在出现岩石裂隙和破碎;时，利用压缩空气的 膨胀特性，随水雾在孔内扩散，将泥球带入缝隙或破碎带的空隙中，起到封堵裂隙的作 用，能够很好地改善洗孔效果并使孔壁光滑，故减小了塌孔和卡钎的可能性。

3. Solo 09系列米矿钻车

Solo 09系列钻车是紧凑型的中型中深孔钻车,可配备HL700、HL1000或HL1500型 凿岩机及ZR30%臂+ LF1500推进器+ RC1000（ RC1100 ）换杆器的工作机构，可进行孔 径为64 - 127mm和深度为54m的扇形钻孔，也可进行3.0m范围内的平行钻孔。09型 底盘机身短，可以原地转向，具有很强的灵活性，适用于绝大部分矿山的采矿凿岩。

Solo 09系列采矿钻车的底盘相同，因此仅介绍Solo 709 ZR型采矿钻车的外形尺寸 与适用断面（图4 - 27）3

Solo 09系列采矿钻车的主要技术特性见表4-12。

表4-12 Solo 09系列采矿钻车的主要技术特性
